GT型隔振缓冲装置

产品结构特点

GT型隔振缓冲装置采用具有非线性软化刚度特征的低频隔振主体（或组合复合阻尼动力吸振装置）构成低频弹性支承系统，消除中低频振动和结构噪声对各类机电设备的影响（振动减率可达-30dB），冲击隔离效果可达95%以上，空间三维缓冲限位装置有效地防止外来大冲击对设备所造成的危害，提高系统的稳定可靠性。

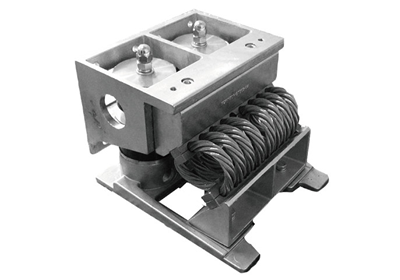

隔振缓冲装置（GTA型）

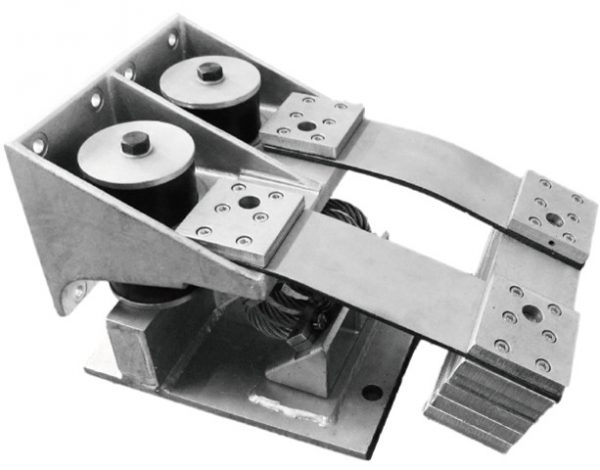

隔振缓冲装置（GTB型）

型号结构与安装尺寸

image045 image047

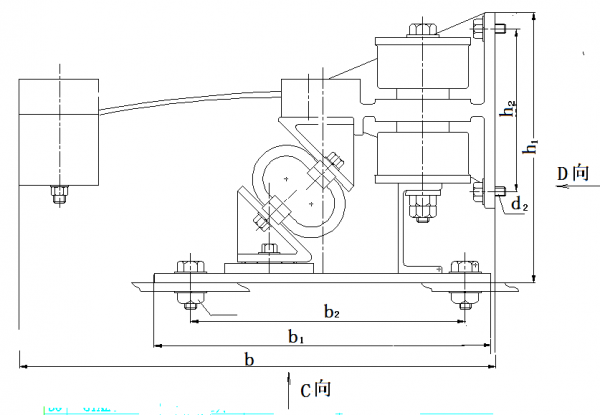

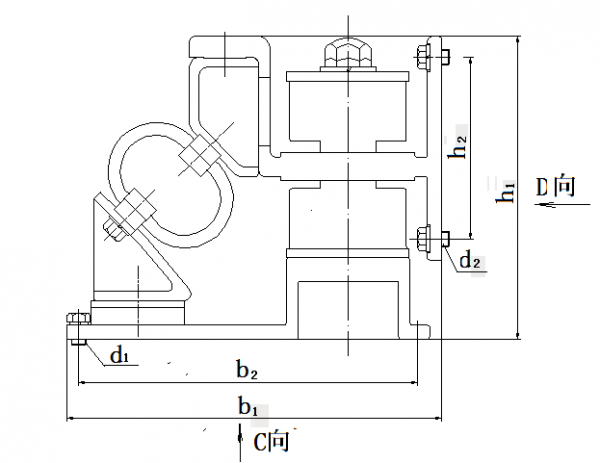

隔振缓冲装置（GTA型）隔振缓冲装置（GTB型）

型号 a1 a2 a3 b b1 b2 h1 h2 d1 d2
GTA200 145 240 60 545 350 290 295 180 4-M20 8-M12
GTB300 260 240 60 – 350 200 266 156 4-M20 8-M12
GTB500 260 240 60 – 350 200 256 156 4-M20 8-M12

主要性能指标

型  号 承载质量（kg） 平均刚（N/mm） 峰值响应频（Hz） 振动传递率 抗冲能量(J) 产品重（kg）
x y z x y z x y z x y z
GTA200 180-220 117 66 66 4.5 3.5 3.5 0.1 0.05 0.05 100 200 200 73
GTB300 250-300 154 86 86 5.9 4.4 4.4 0.2 0.1 0.1 200 300 300 45
GTB500 400-500 228 123 123 5.5 4.0 4.0 0.15 0.1 0.1 250 350 350 48

安装方式

隔振缓冲装置应均匀布置在设备底座周围，力求使系统支承刚度中心与设备质心重合，尽可能减少系统振动耦合现象。

安装时应仔细调整三向限位缓冲装置，使各向限位空间大小均匀一致。

适用标准

GJB4000-2000     GJB150A-2009   SJ20593-96   MIL-S-901
