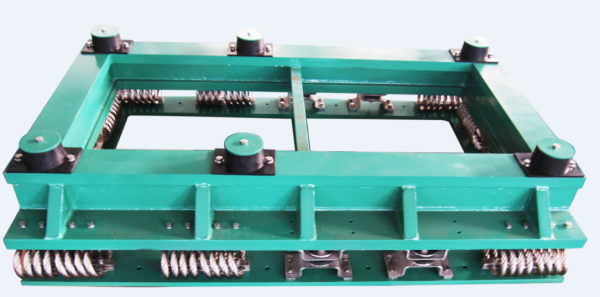

双层隔振平台系统

产品特点

双层隔振平台系统集低频隔振、缓冲为一体，系统附加了三向弹性限位装置，以确保设备的正常功能发挥以及在外来大量级振动冲击环境下系统的安全可靠。

双级隔振装置采用具有非线性软化刚度特征的低频隔振缓（抗）冲主体消耗中低频振动和结构噪声的影响，可大量吸收、消耗外来振动冲击输入能量。空间三维缓冲装置可有效地限制外来冲击或船体倾斜所造成的大位移，可提高设备的稳定性和安全可靠性。附加推力弹性限位缓冲装置既能保证设备的正常工作状态，又可预防在外来大冲击工况下造成设备受损或传动失稳。

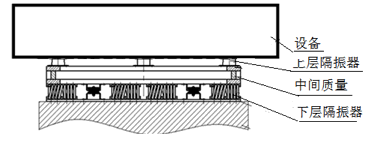

结构形式

下层隔振器的下安装孔通过螺钉与垫板连接，其上安装孔通过螺钉与中间质量连接。上层隔振器的下安装孔通过螺钉与中间质量连接，其上安装孔与被保护设备连接。

主要技术参数

双级隔振装置重量：≤ 750(kg)

双级隔振装置外形尺寸：≤1800×1400×400(mm)

隔振效果：在20Hz～200Hz频段内隔振效果≥20dB；250Hz～2.5kHz频段内隔振效果≥25dB；3.15kHz～10kHz频段内隔振效果≥30dB。

亦可根据用户需求，按合同设计生产
